سرج ارستر شبکه چیست؟

راهنمای جامع سرج ارستر شبکه (Network Surge Protector)؛ الزامات، انواع و راهنمای خرید

در دنیای شبکه و زیرساخت‌های فناوری اطلاعات، پایداری تجهیزات اکتیو حرف اول را می‌زند. نوسانات ولتاژ و صاعقه از جمله عوامل نامرئی اما بسیار مخرب هستند که می‌توانند در کسری از ثانیه، تجهیزات گران‌ قیمت شبکه را از کار بیندازند. اگر شما هم به دنبال راهکاری برای جلوگیری از سوختن پورت‌ها و تجهیزات خود هستید، در این مقاله به تمام سوالات شما پاسخ می‌دهیم.

سرج ارستر شبکه چیست و چه کاربردی دارد؟

شاید برای شما هم این سوال پیش آمده باشد که سرج ارستر شبکه چیست؟ یا SPD شبکه چه کاری انجام می‌دهد؟

در پاسخ باید گفت سرج ارستر شبکه (Network Surge Protector) یک تجهیز حفاظتی تخصصی است که در مسیر کابل‌های شبکه (مسی) قرار می‌گیرد تا از تجهیزات اکتیو در برابر اضافه ولتاژهای گذرا (Transient Voltages) ناشی از صاعقه، سوئیچینگ‌های برق صنعتی و الکتریسیته ساکن محافظت کند.

محافظت از تجهیزات شبکه

علت سوختن پورت سوئیچ شبکه چیست؟

یکی از رایج‌ترین مشکلات در اتاق‌های سرور، سوختن ناگهانی پورت سوئیچ یا رادیوهای وایرلس است. کابل‌های شبکه مسی، به ویژه کابل‌هایی که در محیط‌های بیرونی (Outdoor) کشیده می‌شوند، مانند یک آنتن عمل کرده و ولتاژهای القایی ناشی از رعد و برق یا جریان‌های مغناطیسی کابل‌های برق همجوار را جذب می‌کنند. این ولتاژ بالا وارد پورت تجهیزات شده و در کسری از ثانیه برد الکترونیکی دستگاه را می‌سوزاند. خرید سرج ارستر شبکه دقیقاً مانع از بروز این اتفاق می‌شود.

نحوه عملکرد سرج ارستر شبکه چگونه است؟

تجهیزات حفاظتی شبکه از سه فناوری اصلی برای مستهلک کردن ولتاژهای هجومی و حفاظت از مدار استفاده می‌کنند:

1. GDT (Gas Discharge Tube): تیوب‌های تخلیه گازی که برای تخلیه جریان‌های سرج بزرگ (ناشی از صاعقه مستقیم یا القایی شدید) به زمین استفاده می‌شوند.
2. MOV (Metal Oxide Varistor): مقاومت‌های وابسته به ولتاژ که در صورت افزایش ولتاژ از حد مجاز، مسیر موازی کم‌مقاومتی ایجاد کرده و جریان اضافه را منحرف می‌کنند.
3. TVS Diodes (دیودهای سرکوب‌کننده ولتاژ گذرا): نیمه‌هادی‌های بسیار سریعی که برای سرج‌های کوچک‌تر با سرعت پاسخ‌دهی فوق‌العاده بالا (کمتر از ۱ نانوثانیه) عمل می‌کنند و ولتاژ را روی سطح ایمن کلپ (Clamp) می‌کنند.

یک سرج ارستر استاندارد با ترکیب این سه فناوری، ولتاژهای هجومی چند هزار ولتی را در کمتر از یک نانوثانیه به سطح ولتاژ استاندارد شبکه (زیر ۶۰ ولت) کاهش داده و اضافه جریان را از طریق خط ارت (Earth) تخلیه می‌کند.

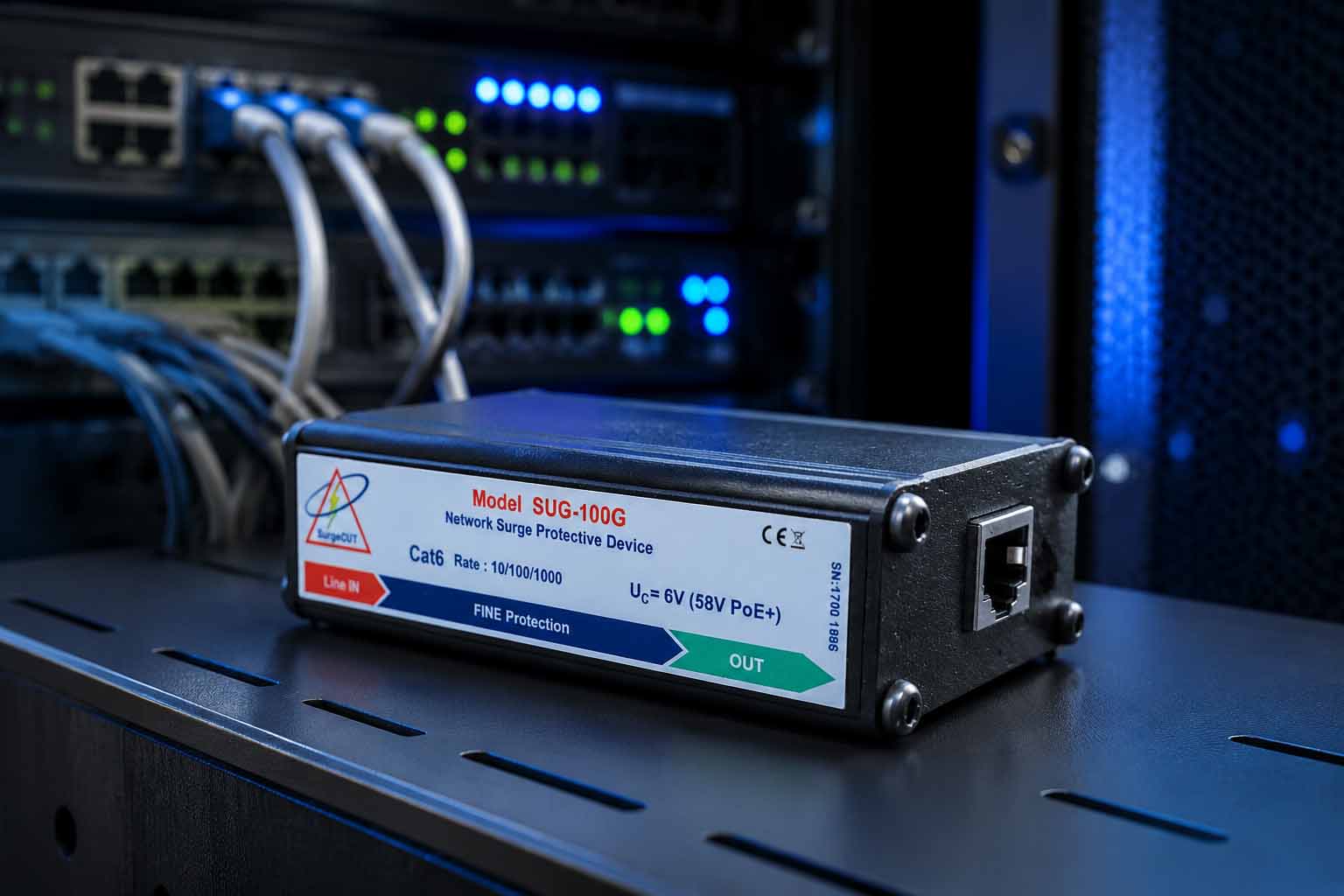

سرج ارستر دوربین مداربسته

مقایسه انواع سرج ارستر شبکه: پورتال در مقابل رکمونت

کاربران در زمان طراحی شبکه معمولاً بین انتخاب دو مدل ارستر تردید دارند. در جدول زیر این دو مدل را مقایسه کرده‌ایم:

چه تجهیزاتی نیاز به سرج ارستر شبکه دارند؟

عدم استفاده از ارستر در مسیر کابل‌هایی که از محیط‌های بیرونی وارد ساختمان می‌شوند، عملاً یک کانال انتقال مستقیم صاعقه به عمق دیتاسنتر ایجاد می‌کند. سرج ارستر شبکه وظیفه محافظت از تجهیزات زیر را بر عهده دارد:

• سوئیچ‌های شبکه و روترها: به ویژه پورت‌های آپلینک که به بخش‌های دیگر متصل هستند.
• رادیوهای بی‌سیم و دکل‌های مخابراتی: مانند تجهیزات میکروتیک (MikroTik) و میموسا (Mimosa) که به دلیل نصب در ارتفاع بالا، در معرض مستقیم صاعقه‌اند.
• دوربین‌های مداربسته تحت شبکه (IP Cameras): به خصوص دوربین‌های بیرونی نصب شده روی دکل‌های فلزی.
• تجهیزات VoIP و تلفن‌های تحت شبکه.
• سرورها و ذخیره‌سازهای دیتاسنتر (NAS/SAN).

راهنمای خرید سرج ارستر شبکه؛ به چه مشخصاتی توجه کنیم؟

اگر قصد تهیه این تجهیز را دارید، پیش از استعلام قیمت سرج ارستر شبکه باید مشخصات فنی زیر را در دیتاشیت محصول بررسی کنید:

• سرعت انتقال داده (Data Rate): ارستر باید با پهنای باند شبکه شما همخوانی داشته باشد (پشتیبانی از Cat5e، Cat6 یا Cat6a برای انتقال داده تا ۱۰ گیگابیت بر ثانیه).
• ولتاژ نامی و کاری (Nominal Voltage): معمولاً برای پورت‌های شبکه استاندارد در حدود ۵ الی ۶۰ ولت است.
• پشتیبانی از PoE (Power over Ethernet): در صورت استفاده از تجهیزاتی مانند دوربین IP یا اکسس پوینت که برق خود را از کابل شبکه می‌گیرند، ارستر باید استانداردهای PoE (مانند PoE++ / 802.3af/at/bt) را پشتیبانی کند و ولتاژ تغذیه را فیلتر یا قطع نکند.
• جریان تخلیه نامی (InI_nIn​): ظرفیت تخلیه جریان ارستر که معمولاً تا ۱۰ کیلوآمپر ($10\text{ kA}$) طراحی می‌شود.
• زمان پاسخ‌دهی (tAt_AtA​): باید کمتر از ۱ نانوثانیه باشد تا قبل از آسیب دیدن چیپست‌های حساس PHY در تجهیزات اکتیو، فعال شود.

استانداردهای بین‌المللی سرج ارستر شبکه چیست؟

یک سرج ارستر باکیفیت و استاندارد باید تست‌های سخت‌گیرانه مراجع بین‌المللی زیر را پشت سر گذاشته باشد:

• IEC 61643-21: استاندارد بین‌المللی برای تجهیزات حفاظتی متصل به شبکه‌های مخابراتی و سیگنالینگ.
• UL 497B: استاندارد ایمنی آمریکا برای محافظ‌های مدار انتقال داده و سیگنال.
• ANSI/IEEE C62.41: استاندارد راهنمای ارزیابی محیط‌های سرج در سیستم‌های برق فشار ضعیف.

نحوه نصب سرج ارستر شبکه چگونه است؟

حتی بهترین ارستر بازار نیز بدون نصب صحیح کارایی نخواهد داشت. در نصب ارستر شبکه به نکات زیر توجه کنید:

1. اتصال زمین (Earthing) استاندارد: سیم ارت ارستر باید با کوتاه‌ترین مسیر ممکن و بدون خم‌های تند به شینه ارت ساختمان متصل شود. مقاومت چاه ارت باید در بهینه‌ترین حالت ممکن (زیر ۲ اهم) باشد.
2. محل قرارگیری: ارستر باید در نزدیک‌ترین نقطه به محل ورود کابل از محیط بیرونی به داخل ساختمان یا بلافاصله قبل از ورود کابل به تجهیز حساس نصب شود.
3. جهت ورود و خروج کابل (Line & Equipment): به برچسب‌های ورودی (سمت کابل بیرونی) و خروجی (سمت دستگاه مورد محافظت) روی بدنه ارستر دقت کنید.

جمع‌بندی و مشاوره خرید

انتخاب ارستر مناسب به فاکتورهایی نظیر پهنای باند شبکه، محیط نصب (داخلی یا بیرونی)، توان مصرفی PoE و بودجه پروژه بستگی دارد. برای انتخاب بهینه و خرید محصولات تخصصی این حوزه مانند سرج ارستر 1001G برند سرج کات، می‌توانید به وب‌سایت تخصصی ما به آدرس surgecut.ir مراجعه کرده و با کارشناسان فنی ما جهت دریافت مشاوره رایگان در ارتباط باشید.

کارشناسان فنی ما آماده پاسخگویی به سوالات شما هستند.
